Beskrivelse

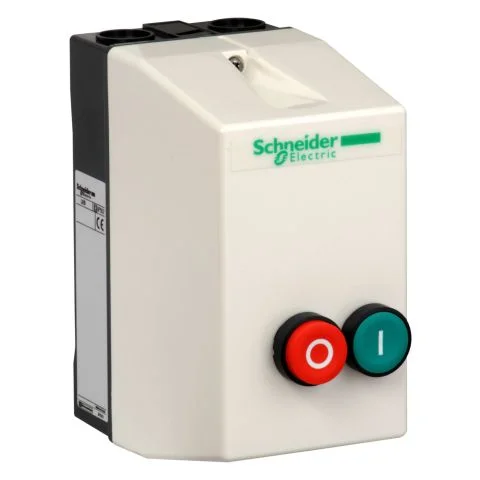

Med trykknapper. En grønn flat trykknapp for start og en rød hevet trykknapp for stopp/tilbakestilling. Kontaktorer i dette designet er forberedt for montering av et overstrømsrelé som bestilles separat. LE1D09-D12 har knock-outs for å forhåndsskrue 2xM20 opp og 2xM20 ned og LE1D18-D35 har 2xM20/M25 opp og 2xM20/M25 ned.Tekniske dataTypeLE1D09P7Type motorstarterDirekte startsapparatNominell effekt ved AC-3, 400 V4 kWMerkespenning matning ved AC 50 Hz230 VNominell driftsstrøm Ie9 AUtførelsePlastinnkapslet 2 knapparSpenningstype for driftACKapslingsklasse (IP)IP65Merkespenning matning ved AC 60 Hz230 VTilkoblingsmetode for hovedkretsSkruetilkoblingMerkedrifteffekt på AC-3, 230 V, 3-faset2.2 kWOmgivningstemperatur, øvre driftsgrense40 °CAntall manøvreringsposisjoner1Nominell strøm ved AC-3, 400 V9 AAntall lukkende hovedkontakter3Type elektrisk tilkobling for hjelpe- og kontrollkretserSkruetilkoblingHøyde166 mmBredde88 mmDybde128.5 mm
